Заземление - это не просто требование нормативных документов, это основа электробезопасности любого объекта. Независимо от того, идёт ли речь о жилом доме, производственном цехе или административном здании, грамотно выполненный монтаж полосы заземления защищает людей и оборудование от опасного воздействия тока. В этой статье разберём ключевые этапы работ, требования к материалам и важные нюансы, которые определяют качество конечного результата.

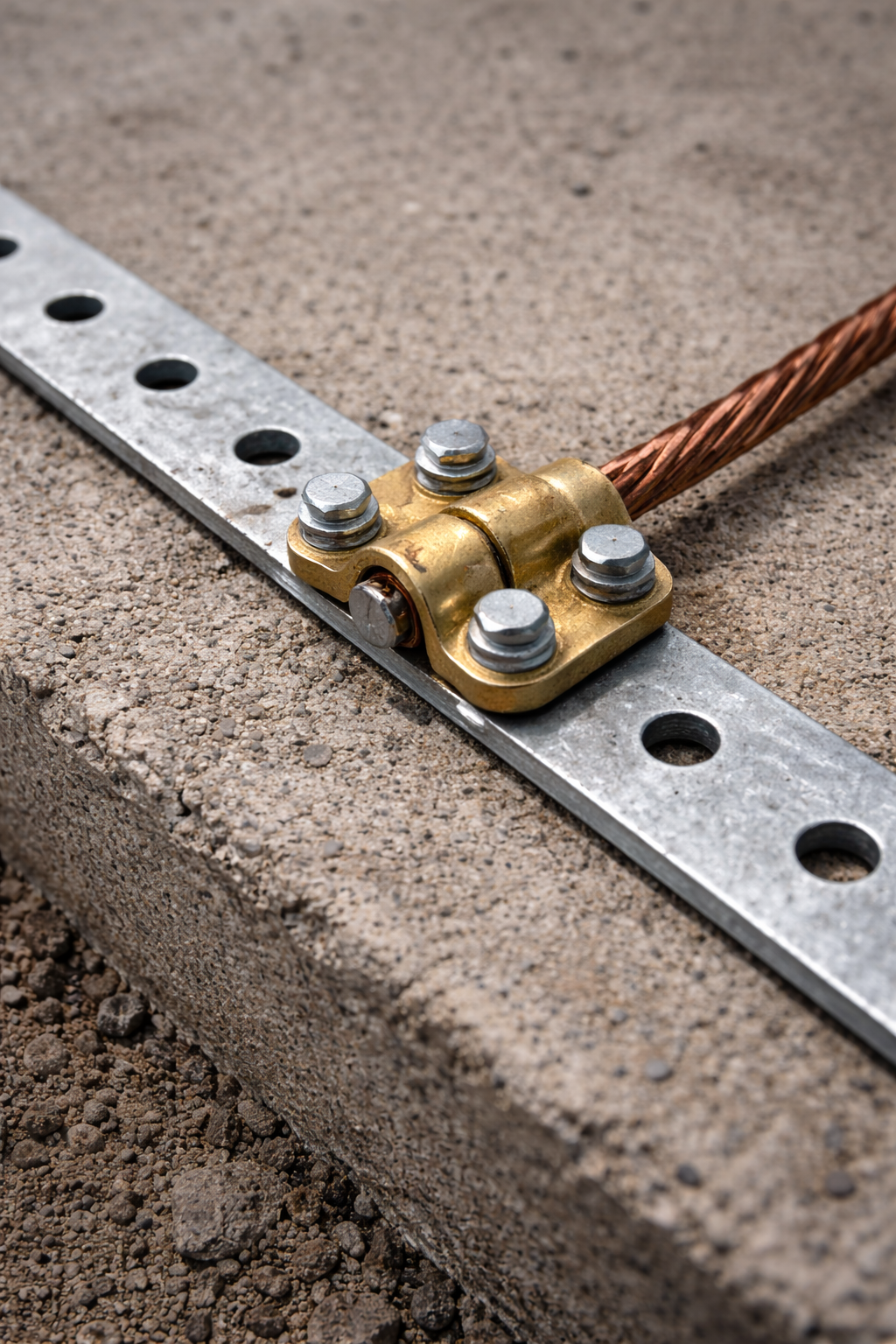

Полоса заземления - это металлический проводник, соединяющий заземлитель (вкопанные в грунт электроды) с внутренней шиной заземления здания. Основная задача - создать надёжный путь для отвода аварийного тока в землю при пробое изоляции или попадании молнии.
Стандартная полоса изготавливается из стальной полосы сечением не менее 4×40 мм или из круглой стали диаметром от 10 мм. В агрессивных средах применяется оцинкованная или нержавеющая сталь. Выбор материала и способ его обработки напрямую зависят от условий эксплуатации - влажности, наличия химически активных веществ и типа грунта.
Перед началом работ необходимо разработать или получить готовый проект заземляющего устройства. Документация определяет схему укладки, глубину залегания электродов, длину трассы полосы и точки подключения. Без проекта невозможно правильно рассчитать ни объём материалов, ни стоимость монтажа полосы заземления.
На этапе подготовки также проводится разметка трассы, согласование с другими коммуникациями (водопровод, газ, кабели) и закупка материалов. Важно учесть, что при резке металлических заготовок под нужные размеры применяются различные инструменты в зависимости от типа проката - об этом подробнее можно прочитать в материале о том, чем лучше резать трубы из разных материалов.
Наружная часть системы включает забивку вертикальных заземлителей и прокладку горизонтальной полосы по периметру фундамента или вдоль стены. Работы ведутся в следующем порядке:
Все сварные швы после монтажа покрываются битумным лаком или антикоррозионным составом - это критически важно для долговечности соединений в грунте.
Монтаж полосы заземления в помещении имеет свою специфику. Здесь полоса прокладывается открытым способом вдоль стен на высоте 400–600 мм от уровня пола или скрыто - в штробах и закладных каналах. При открытой прокладке полоса крепится на опорных скобах с шагом 600–1000 мм; в местах прохода через стены и перекрытия устанавливаются защитные гильзы.
В производственных помещениях с агрессивной средой или повышенной влажностью полоса окрашивается или оцинковывается. В сухих административных и жилых помещениях допускается использование черной стали с последующей окраской в жёлто-зелёный цвет согласно ГОСТ.
При прокладке в промышленных цехах, где активно используются металлоконструкции, нередко возникает вопрос выбора несущих элементов. Если вам интересна тема сравнения несущей способности профилей, рекомендуем ознакомиться с материалом о сравнении прочности двутавра и квадратной трубы - это поможет принять правильное решение при проектировании промышленных объектов.
Главная заземляющая шина (ГЗШ) - точка, где сходятся все защитные проводники здания: от оборудования, молниезащиты, водопровода и газопровода. Полоса подводится к ГЗШ и крепится болтовым соединением с установкой шайб и контргаек. Контактная площадка перед сборкой зачищается до металлического блеска и смазывается токопроводящей пастой.
Болтовые соединения в цепи заземления периодически подлежат осмотру и подтяжке - ослабление контакта приводит к росту переходного сопротивления и снижению эффективности всей системы.
Стоимость монтажа полосы заземления зависит от нескольких факторов: протяжённости трассы, способа прокладки (открытый или скрытый), типа грунта, применяемых материалов и объёма сварочных работ. В общем случае цена складывается из:
- стоимости материалов (полоса, электроды, крепёж, расходники для сварки);
- земляных работ (ручная или механизированная копка траншей);
- монтажных и сварочных работ;
- измерений сопротивления заземляющего устройства и оформления протокола.
Нередко при подготовке металла к монтажу требуется его резка в размер. Правильный выбор инструмента здесь существенно влияет на скорость работ и качество реза - подробнее об этом рассказывает статья о том, как резать листовой металл.
После завершения монтажа обязательно проводятся электрические измерения. Сопротивление заземляющего устройства не должно превышать нормативных значений: для объектов с напряжением до 1000 В - не более 4 Ом, для молниезащиты - в соответствии с проектом. Измерения выполняются специализированными приборами по методике, предусмотренной ПУЭ и действующими стандартами.
По результатам измерений составляется протокол, который входит в исполнительную документацию объекта. Без этого документа система заземления не может считаться принятой в эксплуатацию.
Практика показывает, что наиболее распространённые нарушения при монтаже полосы заземления - это недостаточная глубина укладки, плохое качество сварных соединений, пропуск антикоррозионной обработки и отсутствие измерений по окончании работ. Каждая из этих ошибок способна свести на нет весь объём выполненных работ: заземление формально присутствует, но не выполняет своей защитной функции.
Ещё одна частая проблема - использование некондиционного или несертифицированного металлопроката. Заниженное сечение или ненадлежащее качество стали приводит к ускоренной коррозии и потере проводимости уже через несколько лет эксплуатации.
Монтаж полосы заземления - ответственная инженерная задача, требующая соблюдения нормативных требований на каждом этапе: от выбора материала до финальных измерений. Правильно спроектированная и смонтированная система заземления служит десятилетиями, надёжно защищая и людей, и оборудование.
