Труба ВГП – что это такое: характеристики, размеры и применение

Стальные трубы широко используются при строительстве инженерных коммуникаций, прокладке трубопроводов и монтаже технических систем. Среди наиболее распространенных разновидностей – водогазопроводные трубы, которые отличаются прочностью, универсальностью и возможностью различных способов соединения.

Разберемся, труба ВГП – что это, какими характеристиками она обладает, какие размеры предусмотрены стандартами и на что обращать внимание при выборе.

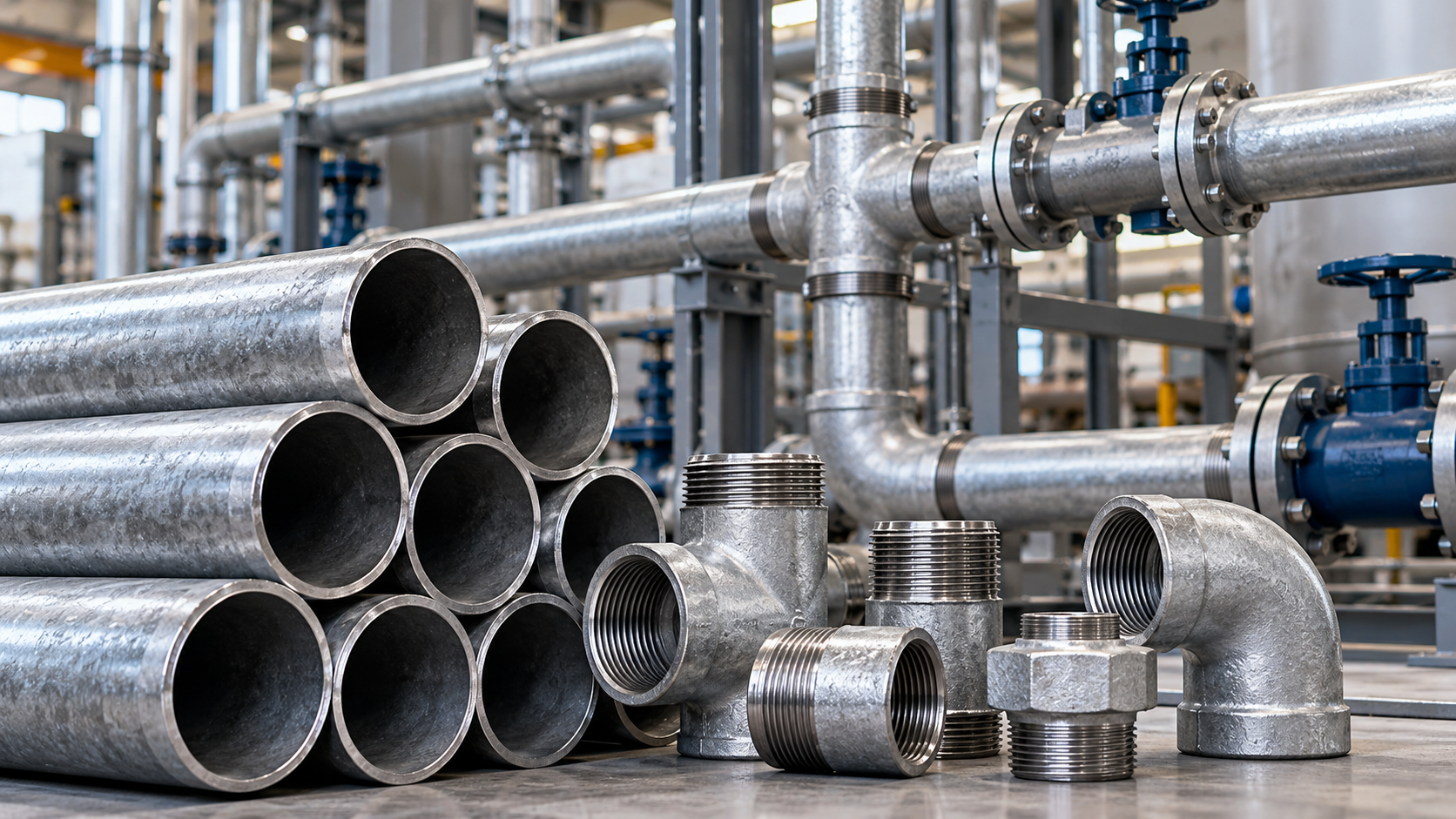

ВГП труба – это какой вид металлопроката

Аббревиатура ВГП расшифровывается как «водогазопроводная». Так называют стальные трубы, предназначенные для устройства водопроводных, газопроводных, отопительных систем и других инженерных коммуникаций.

ВГП – это разновидность электросварного трубного проката, который обычно изготавливают из углеродистой стали. Основные технические требования к таким изделиям установлены ГОСТ 3262-75.

Характерная особенность водогазопроводных труб – возможность соединения с помощью сварки либо резьбовых фитингов. Это позволяет использовать их при монтаже трубопроводов различной конфигурации.

Как производят водогазопроводные трубы

Производство ВГП-труб начинается с подготовки стальной полосы – штрипса. Заготовка проходит несколько технологических операций, в результате которых приобретает цилиндрическую форму.

Основные этапы изготовления:

1. Подготовка металла. Стальную полосу подбирают по толщине и ширине, необходимым для получения трубы заданного размера.
2. Формовка. На специальном оборудовании заготовку постепенно изгибают, придавая ей круглое сечение.
3. Сварка. Продольные кромки соединяют электрической сваркой, формируя герметичный шов.
4. Калибровка. Трубу обрабатывают для получения требуемых геометрических параметров.
5. Контроль качества. Проверяют размеры, состояние поверхности, сварной шов и соответствие нормативным требованиям.

При необходимости изделия дополнительно оцинковывают, нарезают резьбу или комплектуют муфтами.

Основные характеристики труб ВГП

Эксплуатационные свойства водогазопроводных труб зависят от диаметра, толщины стенки, качества стали и защитного покрытия.

Прочность и устойчивость к нагрузкам

Стальные трубы обладают достаточной механической прочностью для применения в инженерных сетях. Однако допустимое рабочее давление зависит от характеристик конкретного изделия, условий эксплуатации и требований проекта.

Возможность сварки и резьбового соединения

ВГП-трубы допускают различные способы монтажа. Сварные соединения применяют для формирования неразъемных участков трубопровода, а резьбовые – для подключения арматуры, фитингов и оборудования.

Коррозионная стойкость

Обычная углеродистая сталь подвержена коррозии при контакте с водой и кислородом. Для дополнительной защиты используют оцинкованные трубы, а также предусмотренные проектом антикоррозионные покрытия.

Длительный срок эксплуатации

При правильном подборе материала, соблюдении условий монтажа и регулярном обслуживании стальные трубопроводы способны служить продолжительное время. Их фактическая долговечность зависит от свойств транспортируемой среды и внешних воздействий.

Размеры труб ВГП по ГОСТ 3262-75

Один из ключевых параметров водогазопроводной трубы – условный проход (Ду или DN). Он обозначает номинальный размер трубопровода и не равен точному внутреннему диаметру изделия.

ГОСТ 3262-75 предусматривает условные проходы от 6 до 150 мм. При этом наружный диаметр и толщина стенки устанавливаются отдельно.

Примеры распространенных размеров:

Условный проход, мм	Наружный диаметр, мм	Толщина стенки обыкновенной трубы, мм
15	21,3	2,8
20	26,8	2,8
25	33,5	3,2
32	42,3	3,2
40	48,0	3,5
50	60,0	3,5

По толщине стенки трубы подразделяются на три основные группы:

• Легкие – имеют сравнительно небольшую толщину стенки и меньшую массу.
• Обыкновенные – распространенный вариант для различных инженерных коммуникаций.
• Усиленные – отличаются увеличенной толщиной стенки.

Стандартная длина труб по ГОСТ 3262-75 составляет от 4 до 12 метров. Изделия могут поставляться мерной, кратной мерной или немерной длины.

Где применяются водогазопроводные трубы

Труба ВГП – что это с точки зрения практического использования? Прежде всего, это материал для монтажа инженерных систем, в которых важны прочность трубопровода и надежность соединений.

Основные направления применения:

• Водоснабжение. Устройство трубопроводов подачи холодной и горячей воды при соответствии санитарным и техническим требованиям.
• Газоснабжение. Монтаж газовых коммуникаций согласно проекту и действующим нормам безопасности.
• Отопление. Создание трубопроводов систем теплоснабжения.
• Промышленные сети. Транспортировка технической воды и других совместимых сред.
• Металлоконструкции. Изготовление отдельных элементов каркасов, ограждений и вспомогательных конструкций с учетом расчетных нагрузок.

При проектировании необходимо учитывать назначение трубопровода, температуру рабочей среды и расчетное давление.

Чем ВГП-трубы отличаются от других стальных труб

Главное отличие водогазопроводных труб заключается в их назначении и нормативных требованиях к производству.

Например, электросварные прямошовные трубы по ГОСТ 10704-91 выпускаются в более широком диапазоне размеров и применяются в различных конструкциях и трубопроводах. Бесшовные трубы изготавливают без продольного сварного шва и используют в том числе для систем со специальными требованиями к рабочим параметрам.

Выбор между этими разновидностями зависит от технических условий, а не только от диаметра или стоимости изделия.

Как правильно выбрать трубу ВГП

Перед подбором водогазопроводной трубы необходимо определить параметры будущей системы.

В первую очередь учитывают:

• Условный проход и наружный диаметр.
• Толщину стенки и массу погонного метра.
• Наличие или отсутствие цинкового покрытия.
• Рабочее давление и температуру среды.
• Способ соединения и условия монтажа.
• Соответствие продукции действующим стандартам и проектной документации.

При сравнении характеристик можно ориентироваться на ассортимент стальных водогазопроводных труб, где представлены изделия различных размеров и толщины стенки.

Если трубы используются для изготовления вспомогательных металлических конструкций, важно также правильно подобрать другие элементы металлопроката. Например, для создания настилов, площадок и ограждений может применяться просечно-вытяжной лист. Его конструкция и особенности рассмотрены в материале «Что такое лист ПВЛ: особенности производства, характеристики и применение».

Что важно знать о трубах ВГП

Водогазопроводные трубы остаются востребованным видом стального металлопроката благодаря прочности, возможности сварного и резьбового монтажа и широкому диапазону типоразмеров.

При выборе следует учитывать не только диаметр, но и толщину стенки, защитное покрытие, назначение трубопровода и нормативные требования. Правильно подобранные характеристики помогают обеспечить надежную работу инженерной системы и избежать преждевременного износа ее элементов.
